线束入职：这份“常见端子形态”请收藏

做线束这行，新人入职最怕什么？别人讲什么都一脸懵逼。所以，今天我们讲讲线束组件的核心“器官”——端子（Terminal/Contact）。

端子压接的质量直接决定了整条线束的生死。即便线材再好，如果端子选错、认错、压错，轻则接触不良，重则设备报废。

第一部分：基本功——公母与配合

在连接器系统（Connector System）中，端子必须成对出现。对于刚下车间的员工，分清公母是第一步，更重要的是理解它们在工艺上的区别。

1. 公端子 (Male / Tab)

别名：插片、公头、Tab端子。

特征：前端为实心的片状（Blade）或柱状（Pin）。

工艺视角：公端子结构相对简单，通常作为被动插入的一方。在汽车线束中，公端子常位于护套（Connector Housing）内，用于对接电器插座。

2. 母端子 (Female / Receptacle)

别名：插孔、母头、Jack。

特征：前端中空，内部藏有核心结构——弹片（Spring Beam）。

工艺视角：

技术含量最高：母端子必须保证插拔10次甚至50次后，弹片依然有足够的正向力（Normal Force）紧紧抱住公端子。

选材关键：普通强电端子用黄铜（Brass）；要求高弹性、抗疲劳的信号端子（如继电器插座）必须用磷青铜（Phosphor Bronze）。

防呆口诀：“公实心，母中空；母头里面有弹弓。”

第二部分：形态鉴别——常见端子分类与应用

线束厂仓库里成千上万种料号，从外观形态上主要分为以下几大派系：

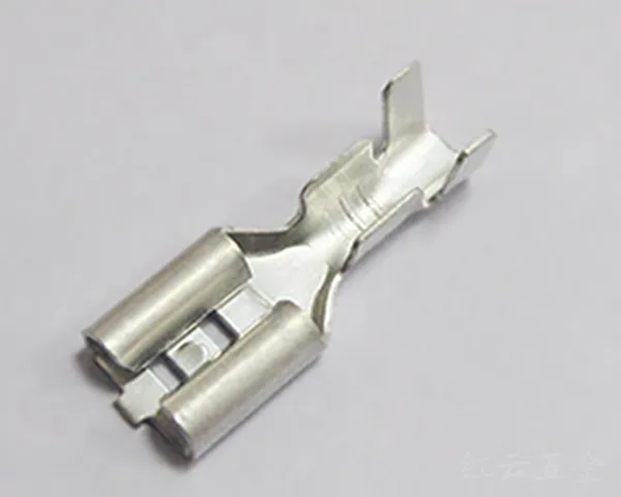

1. 直身片形端子 (Quick Disconnects)

这是家电线束和汽车继电器中最常见的类型。

行话（英制宽度）：

250端子：宽度约 6.35mm。最常用，承载电流较大。

187端子：宽度约 4.75mm。常用于微动开关、小信号线。

110端子：宽度约 2.8mm。常用于精密控制电路。

料厚陷阱：同是250端子，厚度有 0.5mm 和 0.8mm 之分。

QC注意：0.5的公头插进0.8的母头会接触不良；0.8的公头强插0.5的母头会撑坏弹片。

2. 圆环与叉形 (Ring & Spade)

主要用于螺柱固定的搭铁点或接线排。

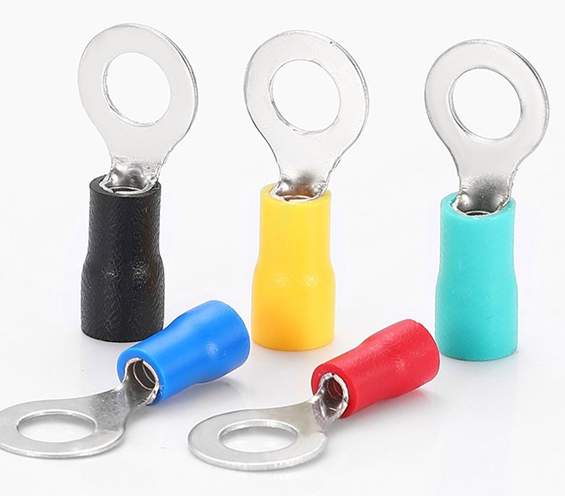

环形端子(Ring / Eyelet)：闭口圆圈。

应用：接地线（GND）首选。因为必须完全旋下螺母才能拆卸，防脱等级最高。

叉形端子(Spade / Fork)：开口U/Y型。

应用：检修频繁的接线排。

锁扣叉形(Locking Spade)：叉口带倒钩，防止螺丝变松后端子直接掉落。

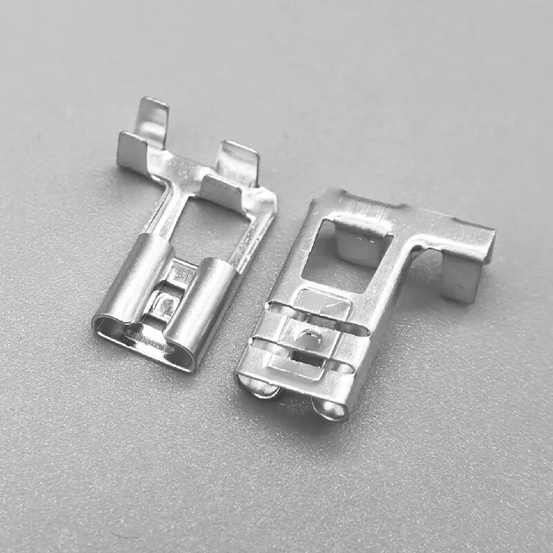

3. 旗形端子 (Flag Terminal)

压接部与接触部呈90°直角，形似一面旗。

应用痛点：空间受限场景（如空调压缩机舱、电机后盖）。

生产难点：旗形端子是压接事故的高发区。因为它是“侧面进料”，需要专用的旗形模具。如果操作不当，极易导致“后喇叭口”缺失，切断铜丝。

4. 管形端子 (Ferrule)

别名：欧式端子、冷压针。

形态：空心铜管。

功能：多股线变单股线。防止软线在插入PLC、空气开关的笼式弹簧端子时，铜丝散开或被剪断。

第三部分：解剖一只端子——IPC标准视角

作为专业线束人，拿起一只端子（Terminal），你不能只看整体，要学会像医生看X光片一样看结构分区。

1. 配合区 (Mating Area)

端子的头部。由此判断它是插片、圆环还是针孔。

检查重点：有无变形、镀层有无刮伤、氧化。

2. 过渡区 (Transition Area)

连接头部和尾部的“脖子”。

禁忌：这是端子最脆弱的地方。线束捆扎过紧或安装角度不对，都会导致此处金属疲劳断裂。

3. 压接区 (Crimp Area) —— 核心工艺区

尾部用来抓线的爪子，分为两部分：

前爪：导体压接区(Wire Barrel)

作用：包裹裸铜丝，负责导电。

合格标准：气密性连接(Gas-tight)。压接后，铜丝与端子内壁融为一体，没有空隙，甚至呈现多边形蜂窝状。

后爪：绝缘压接区(Insulation Barrel)

作用：包裹电线外皮，负责抗拉（Strain Relief）。防止电线晃动时力传导到铜丝上导致断裂。

第四部分：老法师的经验谈——那些看不见的细节

1. 红蓝黄的“潜规则”

在预绝缘端子（Pre-insulated）领域，塑料护套的颜色就是线径代码，全球通用：

红色：0.5 – 1.5 mm² (22-16 AWG)

蓝色：1.5 – 2.5 mm² (16-14 AWG)

黄色：4.0 – 6.0 mm² (12-10 AWG)

产线防呆：看到又粗的黄线配了红端子，直接报废处理，没法压！

2. 也是必检项：喇叭口 (Bellmouth)

IPC-620标准铁律：在导体压接区（前爪）的进线端和出线端，必须保留微小的喇叭状外扩。

为什么？就像我们穿鞋要有鞋舌一样。如果没有后喇叭口，锋利的端子边缘会像刀刃一样切入铜丝根部，线束一震动，铜丝就断了。

3. 压接内壁的黑科技：锯齿槽 (Serrations)

好的端子，把爪子掰开看内壁，会有几道横向的刻痕。

作用：在压接瞬间，强迫铜丝由于受压而延展流动，锯齿槽能刮破铜丝表面的氧化层，实现“新鲜金属”的完美接触，降低电阻。

4. 镀层：锡vs金vs银

镀锡（TP）：亮白或雾锡。最常用，性价比高，存在微动腐蚀风险。

镀金（Au）：金黄。用于安全气囊、ECU等低电压信号。因为低压电无法击穿氧化层，必须靠金的惰性来导通。

镀银（Ag）：亮银。用于新能源车高压大电流。银的导电率比铜高，且耐热性好。

在线束行业，端子虽小，却集成了材料学、力学和精密制造的智慧。
